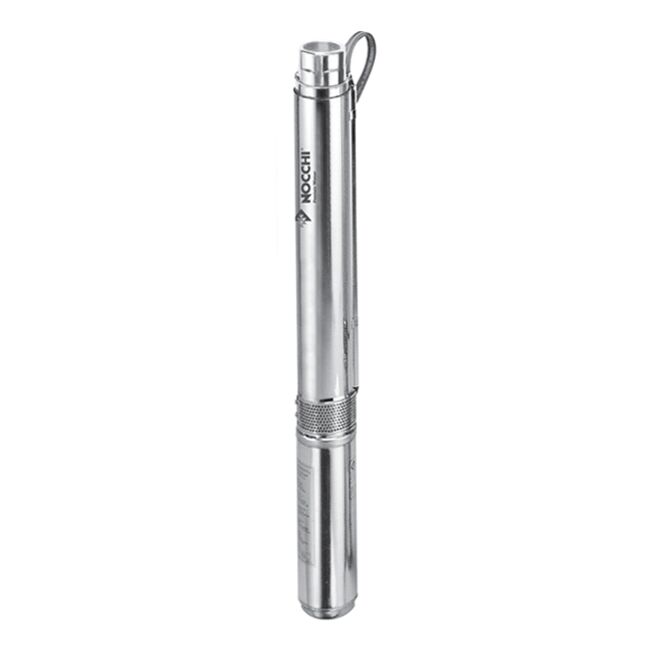

Cette pompe immergée monophasée aux performances hydrauliques remarquables est appropriée pour pomper l'eau des puits ou forages de grandes profondeurs.
Applications
Pompage dans un puit ou dans un forage supérieur à 4 " profond.
Possibilité d'une installation horizontale de la pompe.
Pompe pour usages industriels, agricoles et domestiques et utilisable sur des systèmes géothermiques
Limites d'utilisation
Attention à la qualité du liquide à pomper: Liquide clair, propre, et non agressif.
Sollicitation de la pompe : Nombre maxi de démarrages horaires : 20
Protection thermique: Laissée au soin de l'utilisateur.
Moteur
Moteur Franklin immergé 4 " au stator imprégné sous vide et noyé dans une résine, monté sur paliers à butée et bagues de refroidissement.
Moteur refroidi par eau non polluante et au fonctionnement continu possible toujours en immersion.
Partie mécanique: Accouplement conforme à la norme NEMA. Garniture spéciale avec déflecteur anti-sable et diaphragme de compensation de pression.
| Modèles Pompes | SCM 4 Plus |
|---|---|
| Disponible uniquement en magasin | Non |
| Courbe des prestations hydrauliques (Q:HM) | 0.6:90 1:88 1.5:85 2:82 2.5:78 3:74 3.5:68 4:59 4.5:48 5:38 5.5:27 6:18 |
| Orifice Sortie taraudé (femelle) | 1"1/4 (33x42mm) |
| Pression Maxi (bars) | 8.3 |
| Puissance Nominale (W) | 1100 |
| Puissance Nominale (CV) | 1.5 |
| Température maxi du liquide (°C) | 30 |
| Tension (volt) | 230 |
| Type | Multicellulaire |
| Vitesse (trs/mn) | 2850 |
| Longueur Câble (m) | 1.5 |
| Indice protection (IP) | 68 |
| Alimentation électrique | Monophasée |
| Ampérage (A) | 7.8 |
| Capacité électrique (µF) | 40 |
| Classe Isolation | B |
| Courant électrique | Alternatif |
| Débit Maxi en (M3/h) | 6 |
| Fréquence (Hz) | 50 |
| Nombre étages | 13 |
| Diamètre (mm) | 96 |
| Débit Mini en (M3/h) | 1.8 |
| Volume (m3) | 0.047 |
| Longueur | 0.98 |
| Type de pompe | Immergée |
| Arbre | Hexagonale acier inox X10 CrNiS 1809 (AISI 303) avec bagua céramique aux points d'usure |
| Palier supérieur auto-lubrifié | Polyamide avec bisulfure de molybdène |
| Roue / Turbine | Résine acétalique |
| Filtre pompe | Acier inox X5 CrNi 1810 (AISI 304) |
| Bride d'aspiration | Microfusion acier inox X5 CrNi1810 (AISI 304) |
| Clapet anti-retour | Acier inox X5 CrNi 1810 (AISI 304) |
| Corps de pompe | Acier Inox X5 CrNi 1810 (AISI 304) |
| Diffuseur | Polycarbonate avec insert en céramique aux points d'usure |
| Tête de refoulement | Microfusion acier inox X5 CrNi1810 (AISI 304) |
